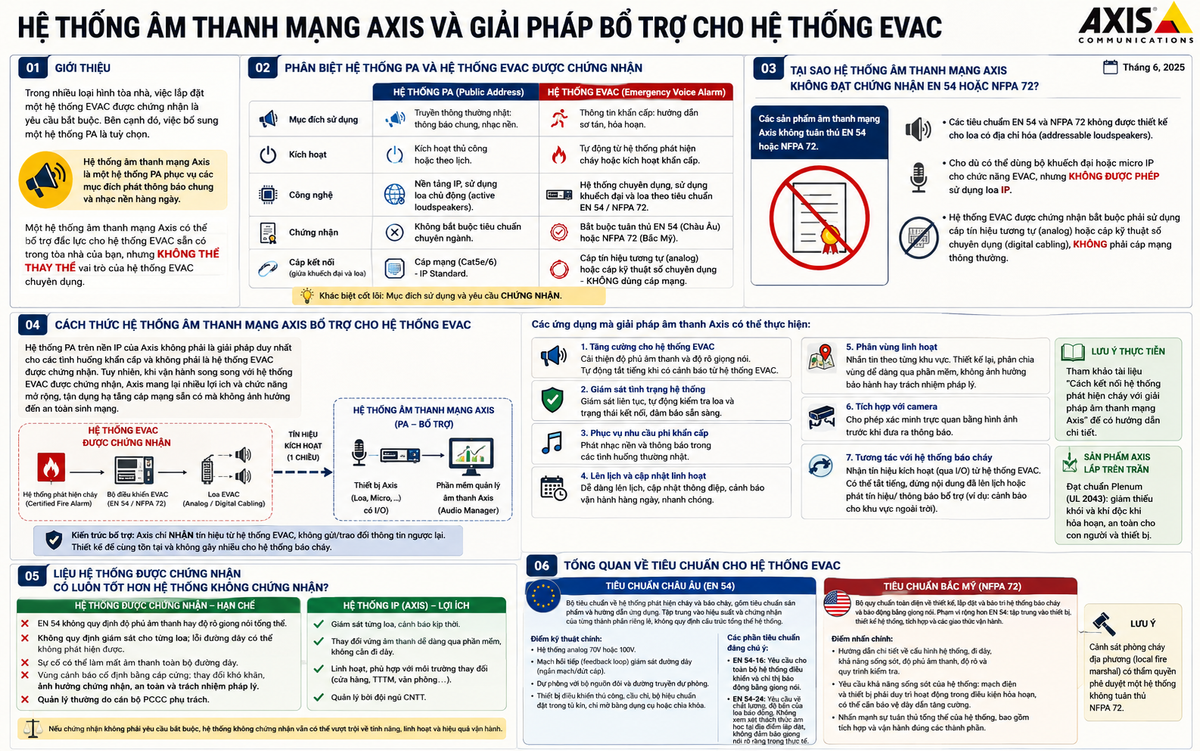

Hệ thống Âm thanh Mạng Axis và Giải pháp Bổ trợ cho Hệ thống EVAC
Giới thiệu
Trong nhiều loại hình tòa nhà, việc lắp đặt một hệ thống EVAC được chứng nhận (Hệ thống Truyền thông Báo động bằng Giọng nói Khẩn cấp) là yêu cầu bắt buộc. Bên cạnh đó, việc bổ sung một hệ thống PA (Hệ thống Âm thanh Công cộng) mang tính tùy chọn. Hệ thống âm thanh mạng của Axis về bản chất là một hệ thống PA, phục vụ cho các mục đích phát thông báo chung và nhạc nền hàng ngày. Một hệ thống âm thanh mạng Axis có thể bổ trợ đắc lực cho hệ thống EVAC sẵn có trong tòa nhà của bạn, nhưng không thể thay thế vai trò của hệ thống EVAC chuyên dụng.
Bài viết này sẽ giải thích lý do tại sao hệ thống âm thanh mạng Axis không thể được sử dụng như một hệ thống báo cháy hoặc EVAC được chứng nhận theo các tiêu chuẩn EN 54 hay NFPA 72. Đồng thời, chúng tôi cũng sẽ phân tích cách các thiết bị Axis có thể bổ trợ cho hệ thống EVAC, mang lại nhiều lợi ích quan trọng.
Phân biệt Hệ thống PA và Hệ thống EVAC Được Chứng nhận
Một hệ thống PA được sử dụng cho các hoạt động truyền thông thường nhật như phát thông báo chung, nhạc nền. Các hệ thống PA hiện đại, điển hình như giải pháp âm thanh mạng Axis, hoạt động trên nền tảng IP và sử dụng loa chủ động (active loudspeakers) để truyền tải giọng nói trực tiếp hoặc các thông điệp ghi sẵn.
Ngược lại, hệ thống EVAC được thiết kế chuyên biệt để cung cấp các hướng dẫn bằng giọng nói rõ ràng trong các tình huống khẩn cấp như sơ tán hoặc hỏa hoạn. Hệ thống này được điều khiển bởi một hệ thống phát hiện cháy và sẽ tự động phát thông báo sơ tán khi phát hiện sự cố.
Sự khác biệt cốt lõi giữa hai loại hình hệ thống nằm ở mục đích sử dụng: Hệ thống PA dành cho truyền thông hàng ngày, trong khi hệ thống EVAC dành cho thông tin khẩn cấp.
Một điểm khác biệt quan trọng không kém là chứng nhận. Một hệ thống EVAC được chứng nhận phải tuân thủ bộ tiêu chuẩn EN 54 (cho thị trường châu Âu và nhiều khu vực khác) hoặc tiêu chuẩn NFPA 72 (cho Bắc Mỹ). Hệ thống PA không bị ràng buộc bởi bất kỳ tiêu chuẩn chứng nhận chuyên ngành nào như trên.
Tại sao Hệ thống Âm thanh Mạng Axis không đạt Chứng nhận EN 54 hoặc NFPA 72?
Các sản phẩm âm thanh mạng của Axis không tuân thủ các tiêu chuẩn EN 54 hay NFPA 72, và các sản phẩm dựa trên nền tảng IP về nguyên tắc không thể đạt được chứng nhận này, bởi chứng nhận đòi hỏi một loại hình công nghệ khác.
Cụ thể, các tiêu chuẩn này không được thiết kế để bao phủ các loại loa có địa chỉ hóa (addressable loudspeakers). Mặc dù có thể sử dụng một hệ thống dựa trên IP cho chức năng EVAC, ví dụ như bộ khuếch đại hoặc micro dùng IP, nhưng lại không được phép sử dụng loa IP. Theo tiêu chuẩn, một hệ thống EVAC được chứng nhận bắt buộc phải sử dụng cáp tín hiệu tương tự (analog) hoặc cáp kỹ thuật số chuyên dụng (digital cabling), chứ không phải cáp mạng thông thường (network cabling) để kết nối giữa bộ khuếch đại và loa.
Cách Thức Hệ thống Âm thanh Mạng Axis Bổ trợ cho Hệ thống EVAC
Là một hệ thống PA trên nền IP, hệ thống âm thanh mạng Axis không được thiết kế để trở thành giải pháp duy nhất xử lý các tình huống khẩn cấp nghiêm trọng và cũng không phải là hệ thống EVAC được chứng nhận. Tuy nhiên, việc lắp đặt một hệ thống Axis bổ trợ trong tòa nhà sẽ mang lại nhiều lợi ích và chức năng mở rộng. Với công nghệ âm thanh IP, bạn có thể tận dụng chính hạ tầng cáp mạng sẵn có cho các ứng dụng âm thanh.
Hệ thống Axis có thể vận hành song song cùng hệ thống EVAC đã được chứng nhận, tăng cường năng lực truyền thông tổng thể mà không làm ảnh hưởng đến các chức năng an toàn sinh mạng.
Dưới đây là các ứng dụng mà giải pháp âm thanh Axis có thể thực hiện:
- Tăng cường cho hệ thống EVAC: Cải thiện độ phủ âm thanh và độ rõ giọng nói (audibility & intelligibility) cho hệ thống EVAC. Ngoài ra, bạn có thể thiết lập để hệ thống Axis tự động tắt tiếng khi có cảnh báo từ hệ thống EVAC được chứng nhận.
- Giám sát tình trạng hệ thống: Đảm bảo tính sẵn sàng của hệ thống nhờ tính năng giám sát liên tục, với khả năng tự động kiểm tra loa và trạng thái kết nối.
- Phục vụ nhu cầu phi khẩn cấp: Phát nhạc nền và thông báo trong các tình huống thường nhật.
- Lên lịch và cập nhật linh hoạt: Dễ dàng lên lịch phát các thông điệp, cảnh báo cho vận hành hàng ngày và cập nhật nội dung một cách nhanh chóng.
- Phân vùng linh hoạt: Sử dụng tính năng nhắn tin theo từng khu vực cụ thể. Việc thiết kế lại và phân chia lại vùng âm thanh cũng trở nên dễ dàng mà không làm mất hiệu lực bảo hành hay trách nhiệm pháp lý.
- Tích hợp với camera: Cho phép xác minh trực quan bằng hình ảnh tại một khu vực trước khi đưa ra thông báo.
- Tương tác với hệ thống báo cháy: Tất cả các loa và thiết bị hệ thống Axis đều được trang bị cổng I/O, cho phép thiết lập để nhận tín hiệu kích hoạt từ hệ thống EVAC được chứng nhận khi có báo cháy. Bạn có thể lập trình để hệ thống Axis tắt tiếng hoàn toàn, hoặc tắt nội dung đã lên lịch và thay vào đó phát một tín hiệu báo động bổ trợ hay thông báo giọng nói để tăng cường cho hệ thống EVAC. Ví dụ, nếu một tòa nhà yêu cầu hệ thống EVAC cho khu vực trong nhà, bạn có thể sử dụng thêm hệ thống Axis như một giải pháp bổ trợ để cảnh báo bằng giọng nói cho khu vực ngoài trời.
Về mặt kiến trúc, giải pháp Axis được thiết kế để cùng tồn tại và không gây nhiễu cho hệ thống báo cháy đang hoạt động. Nó không gửi bất kỳ thông tin nào đến, hay trao đổi thông tin với hệ thống phát hiện cháy, mà chỉ đơn thuần nhận tín hiệu đầu vào một chiều từ hệ thống này.
Lưu ý thực tiễn: Tham khảo tài liệu "Cách kết nối hệ thống phát hiện cháy với giải pháp âm thanh mạng Axis" để có hướng dẫn chi tiết.
Đối với các sản phẩm Axis dùng để lắp đặt trên trần, chúng đều đạt chuẩn Plenum (đáp ứng yêu cầu an toàn theo UL 2043), phù hợp cho không gian kỹ thuật trên trần. Điều này đồng nghĩa với việc sản phẩm được thiết kế để giảm thiểu lượng khói và khí độc thải ra khi xảy ra hỏa hoạn, giảm nguy cơ gây hại cho con người và hư hại cho thiết bị.
Liệu Hệ thống được Chứng nhận có Luôn Tốt hơn Hệ thống Không Chứng nhận?
Nếu chứng nhận không phải là yêu cầu bắt buộc đối với tòa nhà của bạn, một hệ thống được chứng nhận không nhất thiết sẽ tốt hơn một hệ thống không có chứng nhận.
Bản thân chứng nhận EN 54 không đưa ra chỉ dẫn nào về việc một hệ thống báo cháy tổng thể nên được thiết kế ra sao. Nó không bao gồm các yêu cầu tổng thể về độ phủ âm thanh hay độ rõ của giọng nói. Tương tự, nó cũng không quy định các yêu cầu về giám sát tình trạng cho từng loa riêng lẻ.
Điều này có nghĩa là, việc có chứng nhận không đảm bảo hệ thống EVAC sẽ cung cấp âm thanh lời nói rõ ràng. Và nếu không có chức năng giám sát tình trạng, một lỗi trên đường dây có thể không được phát hiện. Với công nghệ mà một hệ thống được chứng nhận yêu cầu, một sự cố có thể làm mất âm thanh trên toàn bộ đường dây đó, chứ không chỉ riêng chiếc loa bị hỏng.
Một khía cạnh khác là khi đã có một hệ thống được chứng nhận, bạn thường muốn tránh thực hiện các thay đổi. Hệ thống này có các vùng cảnh báo được cố định bằng cáp cứng, đòi hỏi phải đi lại dây vật lý mỗi khi cần sửa đổi cấu hình vùng. Bất kỳ sự thay đổi nào cũng có thể ảnh hưởng không chỉ đến chứng nhận, mà còn đến cả an toàn tổng thể và trách nhiệm pháp lý.
Ngược lại, việc thay đổi trên một hạ tầng âm thanh IP dễ dàng hơn rất nhiều. Bạn có thể thay đổi vùng âm thanh chỉ với vài cú nhấp chuột trong phần mềm quản lý âm thanh mà không cần chạm vào hệ thống cáp vật lý. Điều này mang lại sự linh hoạt cao cho các địa điểm như cửa hàng bán lẻ hay trung tâm thương mại, nơi bạn có thể cần điều chỉnh vùng âm thanh mỗi khi thay đổi thiết kế nội thất.
Xét từ góc độ tổ chức, hệ thống phát hiện cháy và báo động giọng nói thường do cán bộ phòng cháy chữa cháy quản lý, trong khi hạ tầng âm thanh IP thường do quản lý CNTT phụ trách.
Tổng quan về Tiêu chuẩn cho Hệ thống EVAC
Trong khi bộ tiêu chuẩn EN 54 tập trung cao độ vào hiệu suất và chứng nhận của từng thành phần riêng lẻ, thì NFPA 72 cung cấp một khuôn khổ toàn diện cho thiết kế, lắp đặt và tích hợp hệ thống. Cả hai bộ tiêu chuẩn đều nhằm mục đích đảm bảo tính hiệu quả của hệ thống báo động bằng giọng nói, nhưng phục vụ cho các khuôn khổ pháp lý và nhu cầu thị trường khác nhau.
Tiêu chuẩn Châu Âu (EN 54)
EN 54 là một bộ tiêu chuẩn Châu Âu về hệ thống phát hiện cháy và báo cháy, bao gồm các tiêu chuẩn sản phẩm và hướng dẫn ứng dụng. Các tiêu chuẩn sản phẩm xác định đặc tính, phương pháp thử nghiệm và tiêu chí hiệu suất để đánh giá và công bố tính hiệu quả và độ tin cậy của mọi thành phần trong hệ thống.
EN 54 là một phần của quy chuẩn xây dựng tại Châu Âu và cũng được áp dụng một phần ở một số quốc gia ngoài khu vực. Nó không quy định cấu trúc tổng thể của một hệ thống báo cháy, mà điều này được tham chiếu chéo đến các ủy ban quốc gia. Các điểm kỹ thuật chính bao gồm:
- Hệ thống analog 70V hoặc 100V.
- Mạch hồi tiếp (feedback loop) để giám sát tình trạng đường dây, phát hiện ngắn mạch hoặc đứt cáp.
- Dự phòng (Redundancy) với bộ nguồn đôi và đường truyền dự phòng. Các thiết bị điều khiển thủ công, cầu chì, bộ hiệu chuẩn và nguồn điện phải được đặt trong các tủ kín chỉ mở được bằng dụng cụ hoặc chìa khóa.
Các phần tiêu chuẩn đáng chú ý:
- EN 54-16: Quy định yêu cầu cho toàn bộ hệ thống điều khiển và chỉ thị báo động bằng giọng nói.
- EN 54-24: Quy định yêu cầu về chất lượng hoàn thiện và độ bền của loa báo động, bao gồm cách chúng hoạt động trong các điều kiện môi trường và vật lý khác nhau. Tuy nhiên, nó không xem xét đến các thách thức về âm học cụ thể tại địa điểm lắp đặt. Điều này có nghĩa là tiêu chuẩn cung cấp một khuôn khổ hữu ích để chọn đúng loại loa, nhưng không đảm bảo giọng nói sẽ rõ ràng và dễ hiểu trong môi trường thực tế.
Tiêu chuẩn Bắc Mỹ (NFPA 72)
NFPA 72 là một bộ quy chuẩn toàn diện do Hiệp hội Phòng cháy Quốc gia Hoa Kỳ phát triển, điều chỉnh việc thiết kế, lắp đặt và bảo trì hệ thống báo cháy và báo động bằng giọng nói.
NFPA 72 có phạm vi rộng hơn so với tiêu chuẩn Châu Âu, không chỉ tập trung vào thiết bị mà còn vào thiết kế hệ thống, tích hợp và các giao thức vận hành. Nó cung cấp hướng dẫn chi tiết về cấu hình hệ thống, đi dây, khả năng sống sót (survivability), độ phủ âm thanh, độ rõ và quy trình kiểm tra. Tiêu chuẩn này cũng quy định việc phân bổ, vị trí đặt loa và các hành vi vận hành của hệ thống trong nhiều tình huống khác nhau.
Khả năng sống sót của hệ thống là một trọng tâm chính, yêu cầu các mạch điện và thiết bị phải duy trì được chức năng trong điều kiện hỏa hoạn, đôi khi cần sử dụng các biện pháp bảo vệ dây dẫn tăng cường. Điểm nhấn mạnh là sự tuân thủ tổng thể của hệ thống với bộ quy chuẩn, bao gồm cả việc tích hợp và vận hành đúng đắn của các thành phần.
Cần lưu ý rằng, Cảnh sát phòng cháy địa phương (local fire marshal) có thẩm quyền phê duyệt một hệ thống không tuân thủ NFPA 72.
